Tester 204 - Sicherheit von Maschinen
Der Tester 204 prüft die elektrische Ausrüstung von Maschinen normkonform, inklusive Isolations- und Spannungsfestigkeitsprüfung. Erhältlich als Koffer, Tischgerät oder 19-Zoll-Einschub und individuell auf Ihre Anwendung konfiguriert.
Flexibel konfiguriert für Ihre Maschinenprüfung
- Prüfung in Sekundenschnelle, abgestimmt auf Ihre Prüffolge
- Prüfung der Ladezustände A bis D mit Lastwiderstand bis 11 kW
- RCD/RCM-Prüfung mit DC- und AC-Fehlerstrom
- Als 19-Zoll-Einschub in Ihren Prüfstand integrierbar
- Bedienung und Dokumentation über FastCONTROL
- Werkskalibrierung direkt vom Hersteller
Abgedeckte Normen
- DIN EN 60204-1 (VDE 0113-1):2026-06: Sicherheit von Maschinen, Elektrische Ausrüstung von Maschinen, Teil 1: Allgemeine Anforderungen
Auf Wunsch zusätzlich:
- DIN EN 50678 (VDE 0701):2021-02: Prüfung elektrischer Geräte nach Instandsetzung (Reparatur)
- DIN EN 50699 (VDE 0702):2021-06: Wiederholungsprüfung elektrischer Geräte
Messungen
Die Angaben beziehen sich auf die Mindestforderung der Norm und auf die Standardausführung. Messungen lassen sich nach Ihren Anforderungen ergänzen oder anpassen.
| Messung | Standard | Optional |
|---|---|---|
| Schutzleiterwiderstand | Leerlaufspannung <24 V, Strom >0,2 A AC · Messbereich 1 bis 1.000 mΩ · ±1 % vom Endwert | höhere Mindestströme |
| Isolationswiderstand | Prüfspannung 500 V DC · Messbereich 0,5 bis 10 MΩ · ±1 % vom Endwert | zusätzliche Prüfspannungen 250 V / 1000 V, Messbereich nach Absprache |
| Spannungsfestigkeit | 1500 V DC oder 1000 V AC · Fehlerstromgrenze <3 mA (keine Abschrankung erforderlich) · ±1 % vom Endwert | beide Spannungstypen einstellbar (100-V-Schritte) bis 5 kV AC / 4 kV DC |
Optional
- Restspannungsmessung: Kontrolle auf unter 60 V, gemessen 1 bzw. 5 Sekunden nach Spannungsabfall
- RCD Typ A/B: Messung von Auslöseströmen und -zeiten, Höhe der Ströme und Halteströme nach Absprache
- Schleifen-/Netzimpedanz: nach Absprache
- Weitere Prüfungen nach anderen Normen
Technische Daten

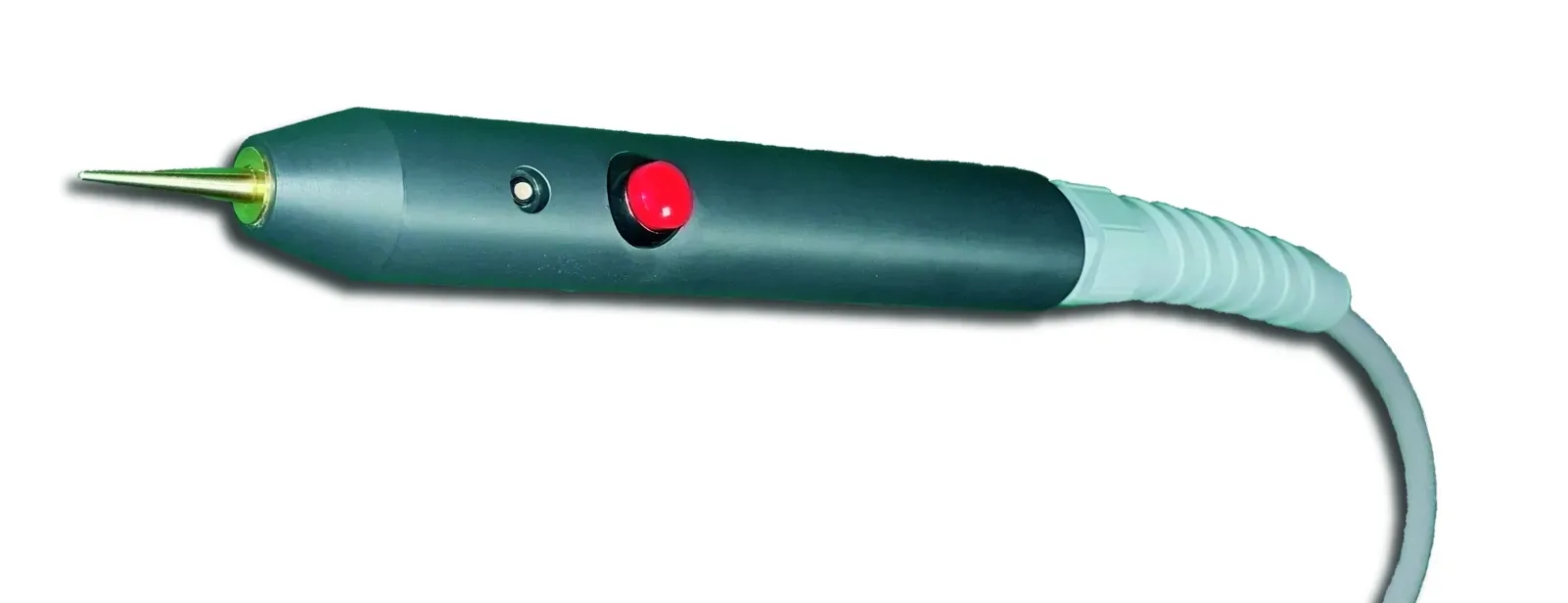

| Messmittel | Messleitung 3 m, Prüfspitze mit Status-LED; PE-Referenz (central PE) über 4-mm-Laborleitung mit Krokodilklemme; bei Bedarf Hochspannungsprüfpistole (2 m) |
| Schnittstelle | RS232 oder USB 2.0 |
| Netzanschluss | 230 V ±10 %, 50 Hz, 1-phasig |
| Leistungsaufnahme | in der Regel 2 bis 5 W, max. 200 W (Peak) |
Gehäusevarianten
Wählen Sie die Bauform, die am besten zu Ihrem Prüfplatz passt.
Tischgehäuse
Das Tischgehäuse aus Aluminium macht Ihr Prüfgerät zum platzsparenden Tischgerät, das auch auf kleinstem Raum Platz findet.
- Maße: 230 x 230,5 x 89 mm
- Material: Aluminium
- Gewicht: ca. 4,3 kg
19-Zoll-Einschub
Der 19-Zoll-Einschub ist die ideale Lösung, wenn Sie Ihr Prüfgerät stationär betreiben oder in einen Prüfstand integrieren wollen.
- Maße: 482,6 x 132 x 360 mm
- Material: Stahlblech verzinkt
- Gewicht: ca. 6,8 kg
Kunststoffkoffer
Der robuste Kunststoffkoffer eignet sich optimal für große Prüflinge und bietet im Inneren ausreichend Platz für einen Laptop.
- Maße: 470 x 365 x 190 mm
- Material: PP mit Aluplatte
- Gewicht: ca. 5,4 kg
Alles aus einer Hand
Software FastCONTROL
Steuern und dokumentieren Sie den Tester 204 mit unserer Prüfsoftware FastCONTROL.
Kalibrierung
Wir halten Ihren Tester 204 per Werkskalibrierung dauerhaft genau, direkt vom Hersteller.
Zubehör und Typenschilddruck
Passende Druckmedien, Adapter und Prüfspitzen. Typenschilder drucken Sie automatisch nach der Prüfung mit FastCONTROL.
Interesse am Tester 204?
Buchen Sie eine persönliche Produktvorführung oder fragen Sie direkt ein Angebot an. Wir beraten Sie zu Normen, Messungen und Ausstattung.
